Nexperia面向USB4標準接口推出極低鉗位的雙向ESD保護器件
十月 21, 2021奈梅亨 -- TrEOS二極管為更強勁的USB4TM數據傳輸提供行業領先的插入損耗和回波損耗特性
基礎半導體器件領域的專家Nexperia今日宣布推出兩款PESD5V0R1BxSF器件，即具有極低鉗位和電容的雙向靜電放電(ESD)保護二極管。該器件采用Nexperia TrEOS的主動可控硅整流技術的技術，可確保筆記本電腦和外圍設備、智能手機及其他便攜式電子設備上的USB4TM（高達2 x 20 Gbps）數據線擁有最佳信號完整性。
Nexperia高級產品經理Stefan Seider說道：“因為USB4TM超高速線路的插入損耗和回波損耗預算有限，所以Nexperia提供盡可能降低ESD保護對總預算影響的器件，希望為設計工程師提供支持。通過提供這兩種器件選型，工程師可以在ESD電壓鉗位（保護級別）和RF性能之間找到平衡。”
PESD5V0R1BDSF針對低鉗位進行了優化，并且能提供極低的插入損耗和回波損耗，在10 GHz時分別為?0.28 dB和?19 dB。另一方面，PESD5V0R1BCSF針對RF性能進行了優化，其插入損耗和回波損耗在10 GHz時分別為-0.25 dB和-19.4 dB。這使其成為插入損耗和回波損耗預算更為有限的應用的理想選擇。

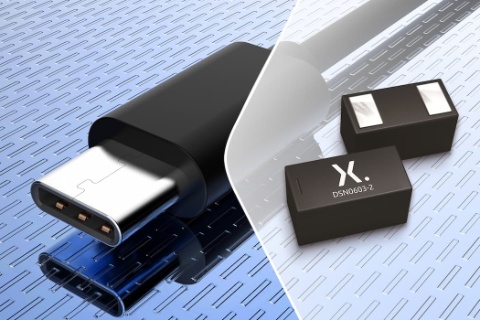

兩種器件都采用超低電感DSN0603-2 (SOD962-2)無鉛引腳封裝，管腳尺寸為標準的0.6 mm x 0.3 mm、厚度為0.3 mm并且具有優化回波損耗的焊盤。對于USB4TM，接收器(Rx)輸入也必須具有交流耦合電容。PESD5V0R1BxSF器件的額定電壓VRWM(>2.8 V)允許其可以直接放置在連接器后面，這是在保護電路的電容與實現出色的系統級ESD性能的首選位置。這個額定電壓使其能向下兼容通過USB Type-C®連接的所有標準。其中包括USB4TM、USB 3.2、舊版USB3.x以及ThunderboltTM和HDMI2.1®（HDMI®交替模式）數據線，支持高達48 Gbps (4 x 12)的HDMI2.1數據速率和高達40 Gbps (2 x 20)的ThunderboltTM數據速率。同時，TrEOS技術能夠確保極低的ESD鉗位電壓以保護敏感的收發器。
關于新款PESD5V0R1BxSF ESD保護器件的更多信息，包括產品規范和數據手冊，請訪問：www.nexperia.com/USB4protection
關于Nexperia
Nexperia，作為半導體基礎元器件生產領域的高產能生產專家，其產品廣泛應用于全球各類電子設計。公司豐富的產品組合包括二極管、雙極性晶體管、ESD保護器件、MOSFET器件、氮化鎵場效應晶體管(GaN FET)以及模擬IC和邏輯IC。Nexperia總部位于荷蘭奈梅亨，每年可交付900多億件產品，產品符合汽車行業的嚴苛標準。其產品在效率（如工藝、尺寸、功率及性能）方面獲得行業廣泛認可，擁有先進的小尺寸封裝技術，可有效節省功耗及空間。
憑借幾十年來的專業經驗，Nexperia持續不斷地為全球各地的優質企業提供高效的產品及服務，并在亞洲、歐洲和美國擁有超過12,000名員工。Nexperia是聞泰科技股份有限公司(600745.SS)的子公司，擁有龐大的知識產權組合，并獲得了IATF 16949、ISO 9001、ISO 14001和ISO 45001 認證。
Nexperia：效率致勝。
